CAD钢筋符号输入方法

在建筑施工图CAD中钢筋符号是比较常见的，而处理这些钢筋资料时常常碰到CAD钢筋符号怎么输入的问题，这里还是介绍一些简单的CAD钢筋符号输入方法，希望此文可以给那些需要的人一点帮助。(相关阅读：Word钢筋符号输入方法)

CAD钢筋符号输入方法步骤

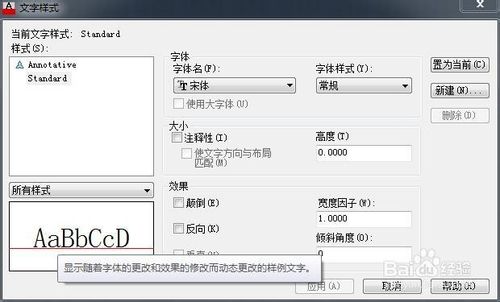

第一步：当然是先打开CAD或者打开需要输入钢筋符号的CAD图纸。接下来就是选择字体样式了，没有的要先设置：在命令行输入st（英文单词style简写）或者在菜单栏选择格式-文字样式菜单命令。打开文字样式对话框如图：

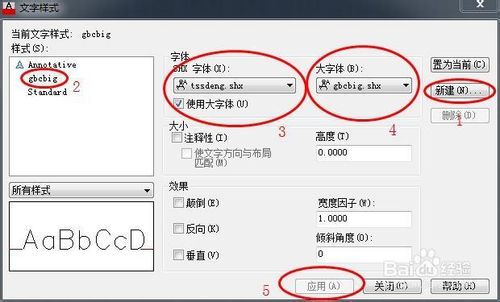

第二步：设置文字样式，点击新建按钮-取文字样式名为gbcbig（名字随便起的，可以更改，最好还是和字体有关，方便记忆。）确定，选择字体shx字体为：tssdeng.shx字体-勾选大字体-大字体选择gbcbig.shx-点击应用-关闭。

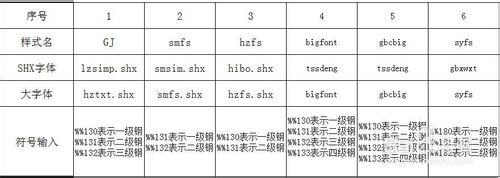

这里需要解释一下的是：上述字体样式针对的是输入钢筋符号时的字符样式，如果输入文字时导致不显示，自己经验是字体样式为文字在设置一个（建筑常用的应该是仿宋字体）。当然上面的字体样式也不是唯一，下面给大家列了一个表，大家可供选择（推荐tssdeng字体），大家可以点击链接下载>>>钢筋符号字体下载。

第三步：钢筋符号的输入，（建议最好选择单行文字dt输入）钢筋符号对应每个字体样式的输入方法不同，上图已经给出了几个样式下的一级钢等的输入方法，下面在介绍一下网上流传深广的一些输入方法：（当然你在输入一些时会显示？，不用担心因为不同的字体样式对应不同的输入方法）。

%%c 符号φ

%%d 度符号

%%p ±号

%%u 下划线

%%130 Ⅰ级钢筋φ

%%131 Ⅱ级钢筋φ

%%132 Ⅲ级钢筋φ

%%133 Ⅳ级钢筋φ

%%130%%145ll%%146 冷轧带肋钢筋

%%130%%145j%%146 钢绞线符号

%%1452%%146 平方

%%1453%%146 立方

%%134 小于等于≤

%%135 大于等于≥

%%136 千分号

%%137 万分号

%%138 罗马数字Ⅺ

%%139 罗马数字Ⅻ

%%140 字串增大1/3

%%141 字串缩小1/2(下标开始)

%%142 字串增大1/2(下标结束)

%%143 字串升高1/2

%%144 字串降低1/2

%%145 字串升高缩小1/2(上标开始)

%%146 字串降低增大1/2(上标结束)

%%171 双标上标开始

%%172 双标下标开始

%%173 上下标结束

%%147 对前一字符画圈

%%148 对前两字符画圈

%%149 对前三字符画圈

%%150 字串缩小1/3

%%151 Ⅰ

%%152 Ⅱ

%%153 Ⅲ

%%154 Ⅳ

%%155 Ⅴ

%%156 Ⅵ

%%157 Ⅶ

%%158 Ⅷ

%%159 Ⅸ

%%160 Ⅹ

%%161 角钢

%%162 工字钢

%%163 槽钢

%%164 方钢

%%165 扁钢

%%166 卷边角钢

%%167 卷边槽钢

%%168 卷边Z型钢

%%169 钢轨

%%170 圆钢

第四步：在电脑命令行输入dt（单行文字，建议不要用mt），设置好字体高和角度后，输入%%130就会出现一级钢了，其他同样的方法输入。

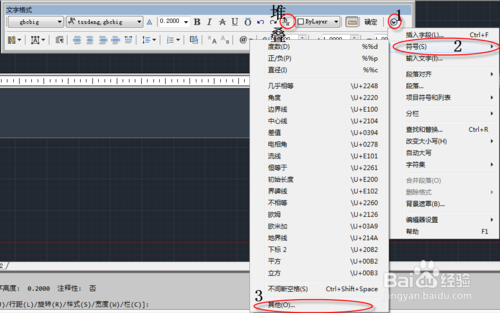

至于其他特殊符号的输入方式同样适用，这里再说一下mt多行文字输入方式：在命令行输入mt选择好文字区域后会出现文字格式选择框如下图，这里只介绍一些特殊字符输入方法：点击最右边的小三角箭头-会出现一个下拉列表，把鼠标放在带有箭头的小三角上，你会看到又出现了一个列有好多特殊符号的下拉列表，可以选择了。

当然在这个下拉列表最下面有一个其他,点开会有新发现，又出现一个字符映射表，这里的特殊字符就更多了，你可以根据需要选择了，只需要点一下需要的字符——再点一下选择——再点一下复制——到你需要的地方粘贴--确定就ok了。

上面介绍了怎么输入钢筋符号，同样有些打开已有的图纸钢筋符号显示为？，上面已经介绍过了，不同的字体样式有不同的输入方式，而且有些有些字体样式是不显示钢筋符号的。

解决方法，就是新建一个字体样式（如上图表中的介绍，建议是tssdeng字体） 选中？号更改文字样式就ok了，更改文字样式：选中？，在命令行输入pr后回车选中字体样式更改成含有钢筋符号的字体样式就ok了。

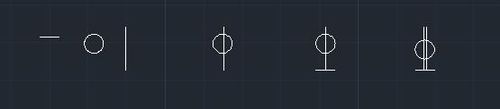

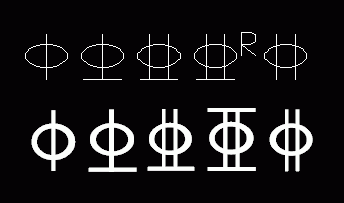

当然还有一种方法输入钢筋符号，而且也不用担心不显示的问题了。就是直接画一条线和一个圆，根据需要组合吧，你可以做成块，需要时插入。很方便哦，还不用担心不显示。

CAD钢筋符号输入注意事项

注意输入钢筋符号是最好选用DT单行字。

注意每种字体样式的输入方式也不相同。

建议选用最后这种画线的方法，一劳永逸哦。
